| Emos ID | S5194 |
|---|---|
| APE = vzduchové dielektrikum | nie |
| FPE = pěnové dielektrikum | nie |
| Hmotnost | 20.933 kg |
| PE = polyethylenové dielektrikum | SPE |
| PES = filmová vrstva | nie |
| typ dielektrika, průměr | SPE 3,7 mm |
| barva izolace napájecích vodičů | neuvádza sa |
| barva pláště kabelu | čierna |
| hmotnost (kg/km) | 55 |
| impedance | 75 Ohm |
| izolační odpor mezi žilami při 20 °C (MOhm/km) | >10 000 |
| izolace napájecích vodičů | neuvádza sa |
| kapacita (pF/m) | 70 |
| konstrukce napájecích vodičů | neuvádza sa |
| materiál pláště kabelu | PVC |
| stínicí materiál | meďou plátovaný hliník (CCA) |
| materiál vnitřního vodiče | meďou platová oceľ |
| max. útlum při 20 °C (dB/100 m) 1 000 MHz | neuvádza sa |
| max. útlum při 20 °C (dB/100 m) 10 MHz | 3 |
| max. útlum při 20 °C (dB/100m) 100 MHz | 9 |
| max. útlum při 20 °C (dB/100 m) 2 000 MHz | neuvádza sa |
| max. útlum při 20 °C (dB/100 m) 450 MHz | 20 |
| max. útlum při 20 °C (dB/100 m) 650 MHz | 28 |
| max. útlum při 20 °C (dB/100 m) 860 MHz | 32 |
| max. stejný odpor při 20 °C (Ohm/km) - vnitřní jádro | 170 |
| max. stejný odpor při 20 °C, (Ohm/km) - vnější jádro | 17 |
| min. poloměr ohybu jednotlivě/vícenásobně | 25/50 mm |
| min. útlum odrazu při 20 °C (dB) 10-300 MHz | 20 |
| min. útlum odrazu při 20 °C (dB) 300-600 MHz | 16 |
| min. útlum odrazu při 20 °C (dB) 600-900 MHz | 16 |
| min. útlum stínění (dB) 10 ~ 800 MHz | Ra >90 |
| montážní teplota | +5 °C až +60 °C |
| nebezpečné látky | žiadne |
| Odolnost vůči UV záření | áno |
| doporučené typy konektorů - F krimpování | neuvádza sa |
| doporučené typy konektorů - šroubovací konektor F | neuvádza sa |
| pokrytí stíněním | >95 % |
| počet stínicích vodičů | 128× 0,12 mm |
| počet stínění | 1 |

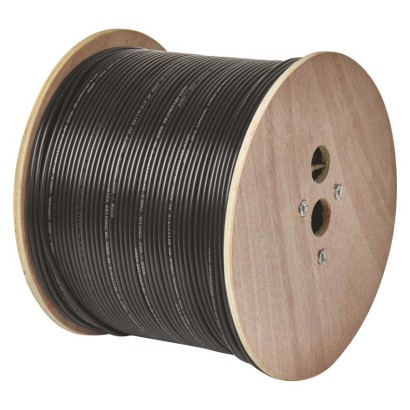

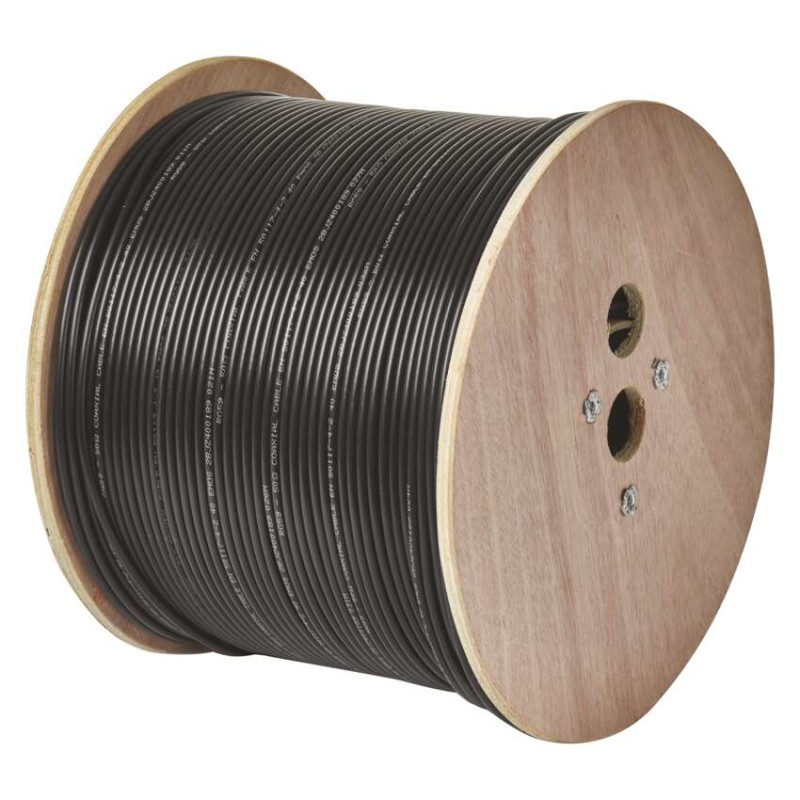

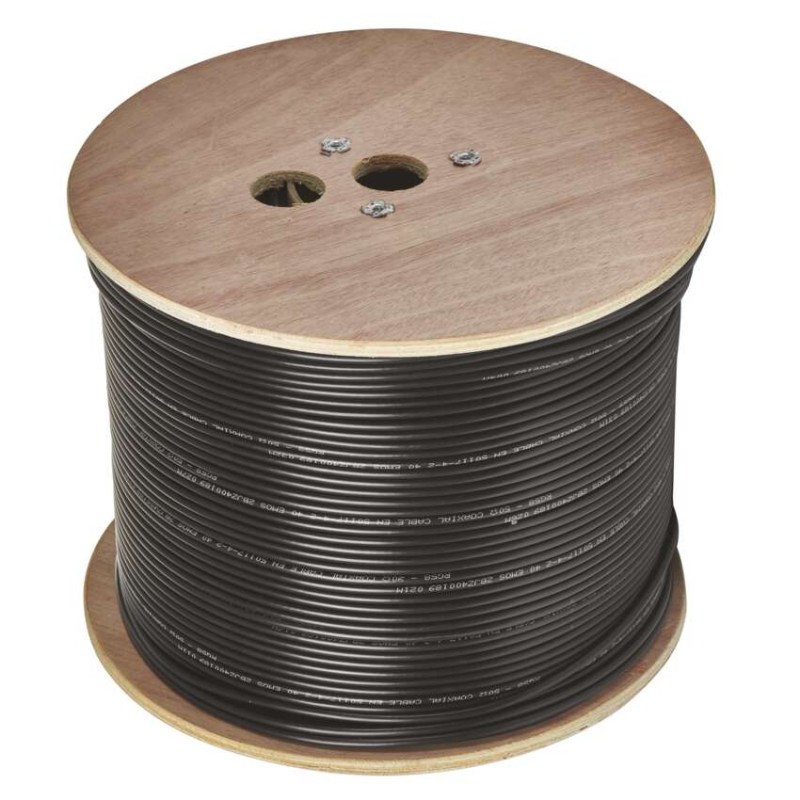

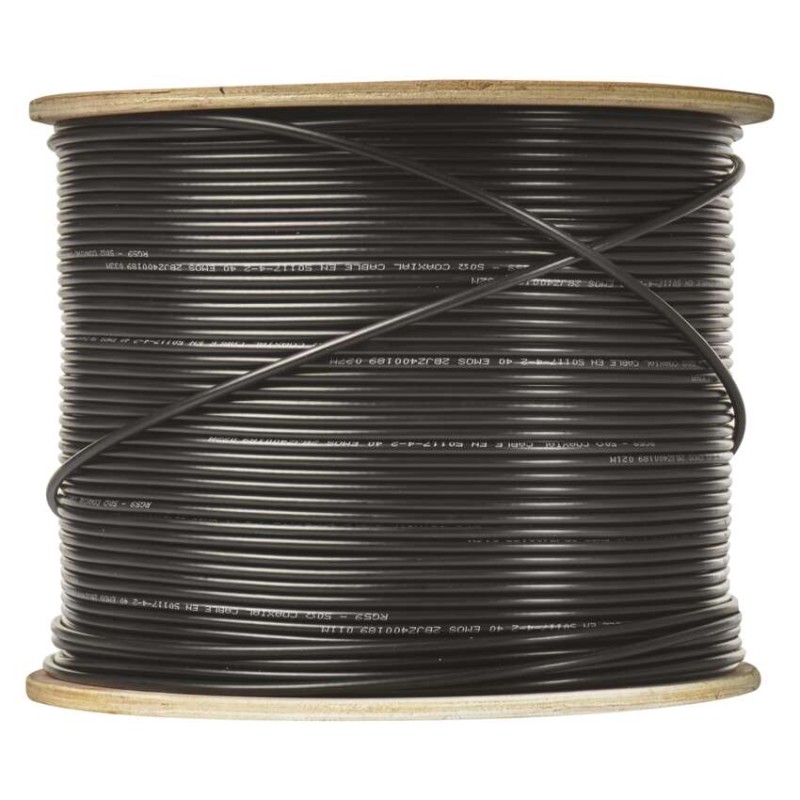

| prodejní balení | 500 m, drevená cievka |
| průměr pláště kabelu | 6,05 mm |
| průměr stínění | 128× 0,12 mm² |
| průměr vnitřního vodiče | 0,58 mm |
| průřez napájecích vodičů | neuvádza sa |
| Skladovací teplota | -20 °C až +75 °C |
| způsob balení - délka | 500 m |
| způsob balení - značení metrů | 1–500 m |
| způsob balení - typ cívky | drevená cievka |
| stínění I. fólie | áno |
| stínění II. fólie | nie je |
| reakce na požární třídu | Fca |

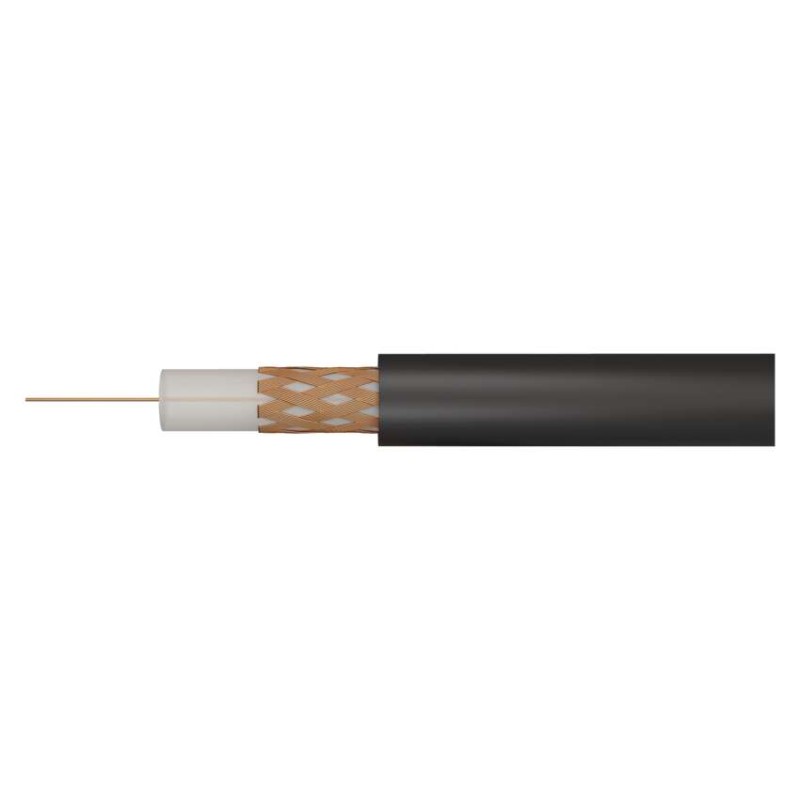

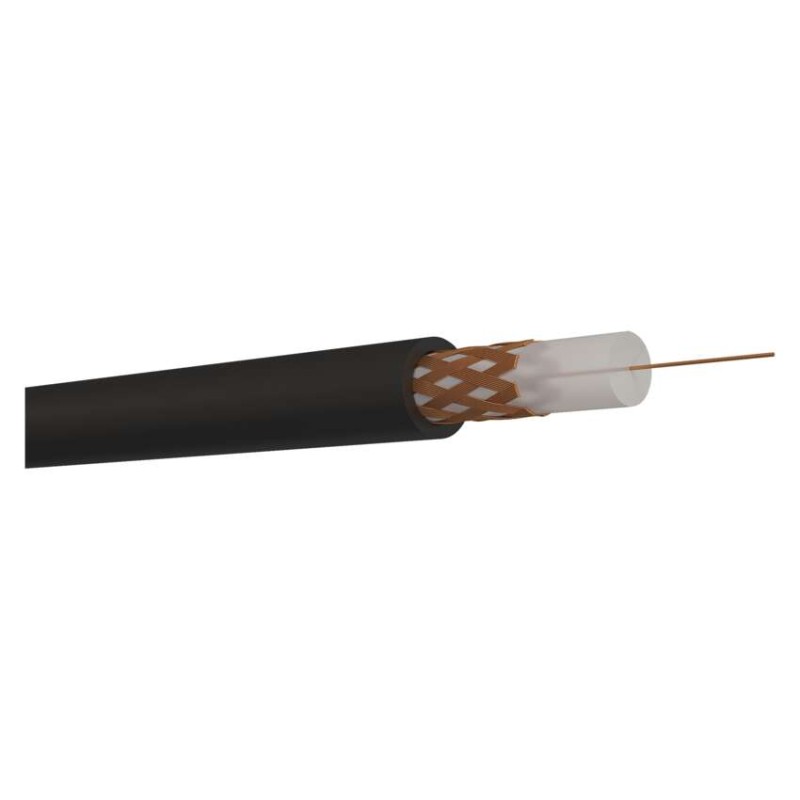

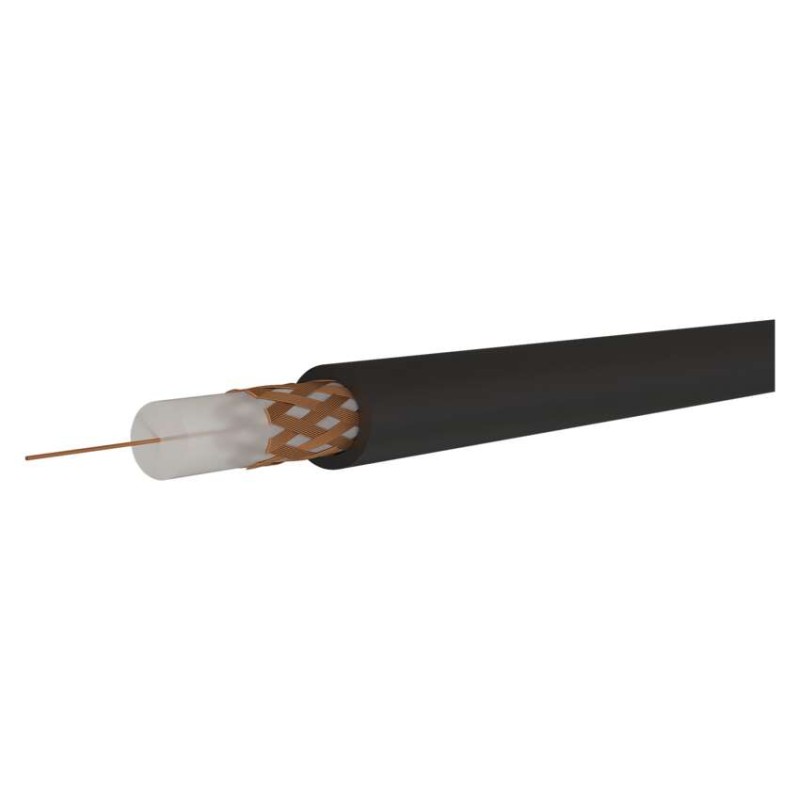

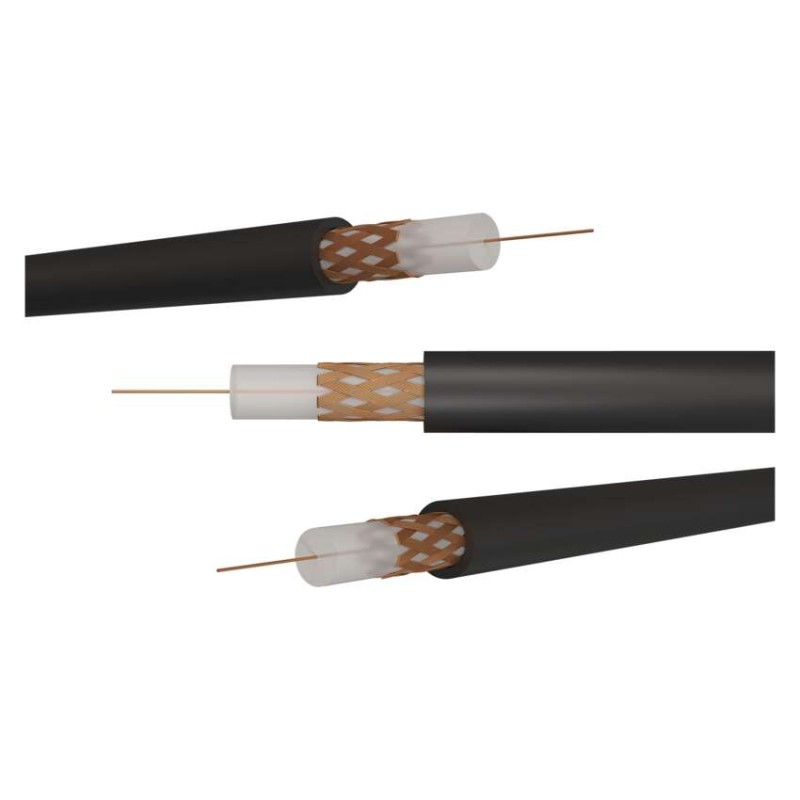

| typ koaxiálního kabelu | RG59B/U |
| vhodné pro venkovní použití | nie |
| zamýšlené použití | CCTV rozvody |
| záruční doba | 2 roky |
| faktor zkrácení | 0,66 |
